高可靠零损耗节能型限流装置

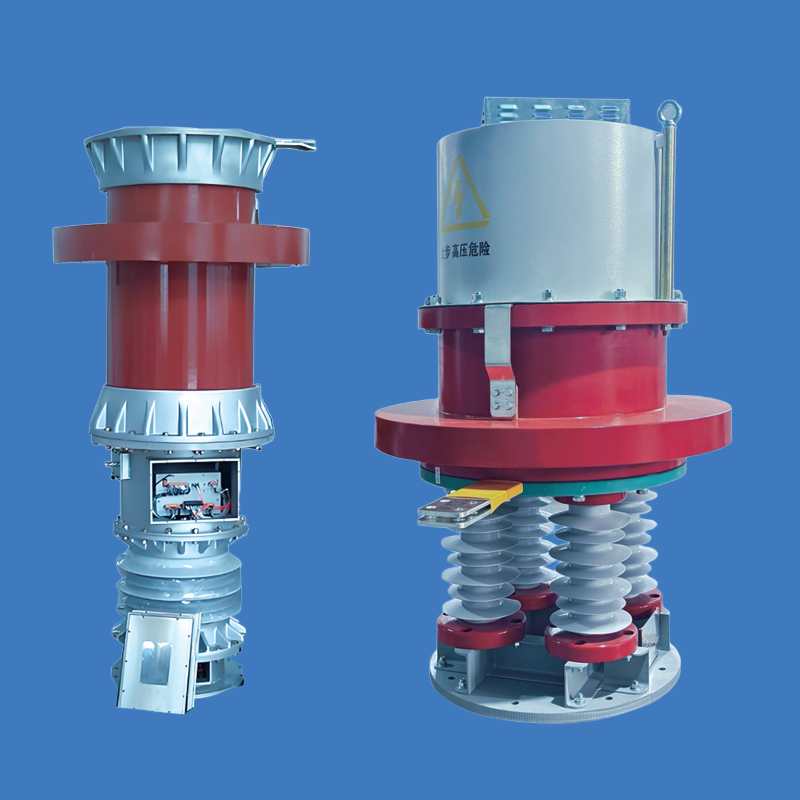

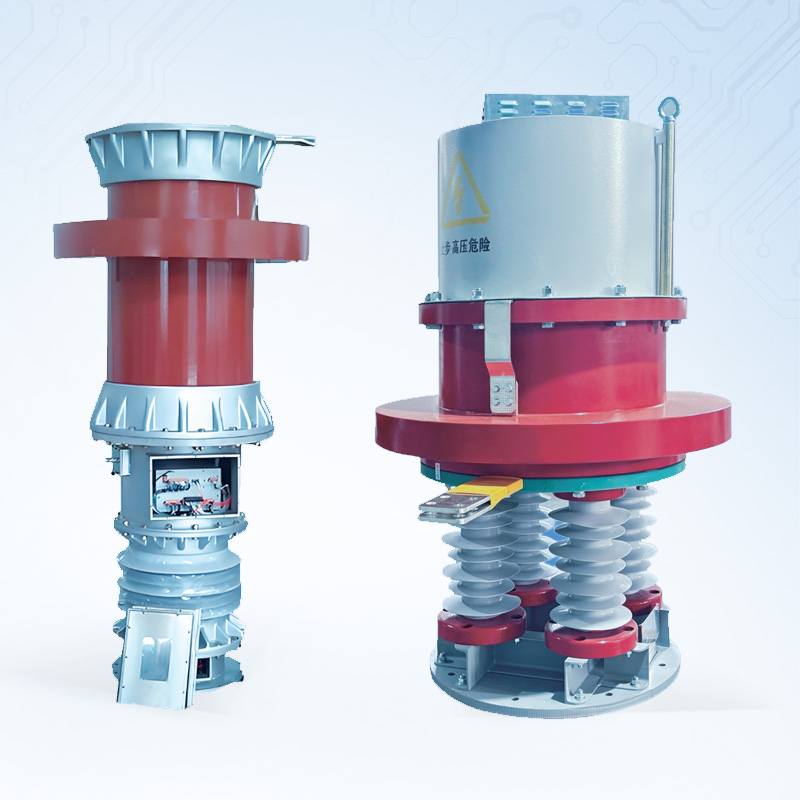

装置概述

将新一代节能型限流装置并联在现有限流电抗器旁边、或将现有电抗器更换为自带深度限流电抗器的新一代节能型限流装置。

正常运行时

涡流驱动换流器为直通态，将电抗器旁路，新一代节能型限流装置零损耗运行。

短路时

涡流驱动换流器转换为断开态，将短路电流转移至电抗器，新一代节能型限流装置可实现首个大半波过零时刻开始限流。

故障切除后

涡流驱动换流器自动复位为直通态，将电抗器退出，新一代节能型限流装置恢复零损耗运行状态。

装置优势

限流起效速度快

可在首个大半波过零时刻开始限流，将短路电流限制到内网断路器安全开断的标称范围内。

限流能力强

最大可将80kA短路电流转移至电抗器内进行限流，满足重合闸工况下连续动作多次限流之需要，且重合闸次数至少3次以上。

限流效果好

可将短路电流限制在预期短路电流值的50%以下；降低了短路电流对流经设备的冲击效应，内网断路器开断短路电流选取值也可相应降低。

可靠性高

限流动作主要靠自身元器件物理特性在短路电流下完成，限流动作全过程仅依靠短路电流，是装置对短路电流的必然反应，抗电磁干扰能力强，无拒动，误动等问题。

主要适用范围

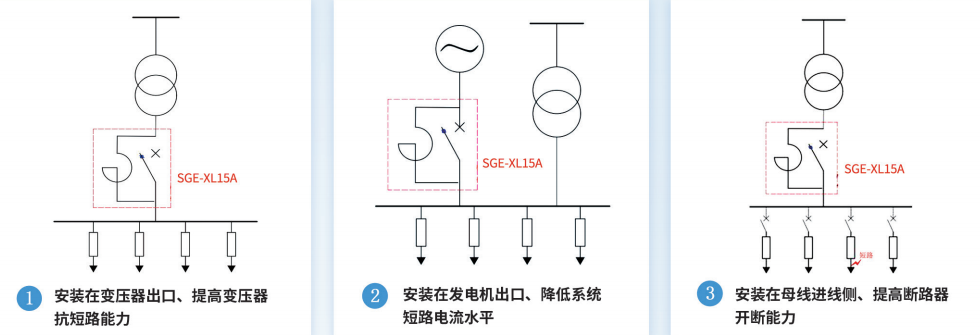

1、安装在变压器出口，当发生短路故障时，SGE-XL15A深度限流装置快速限制短路电流，避免短路电流超标造成变压器的受损。

2、安装于发电机出口，利用其深度限流的特性降低系统短路电流水平。

3、安装在母线进线侧，当短路电流超过断路器开断能力时，限制短路电流，提高断路器开断能力。

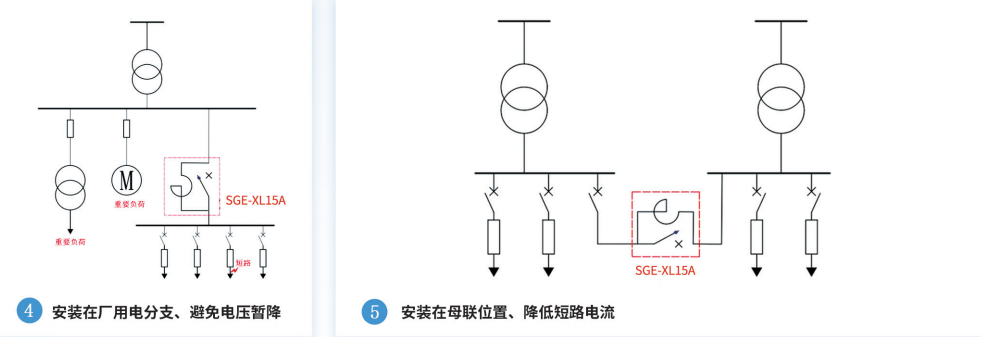

4、安装于厂用电分支，当某一条母线发生短路故障时，避免拉低总母线的电压，造成总母线电压暂降，影响总母线上其余设备正常运行。

5、并列运行系统中，SGE-XL15A应用于母联位置，降低另一半系统提供的短路电流，为并列运行系统提供安全保障。
